Guía completa de sistemas de refrigeración en moldes de inyección
En la inyección de plásticos, la palabra refrigeración no es únicamente un detalle más: representa entre el 50 % y el 80 % del tiempo de ciclo del molde. Elegir un sistema de refrigeración bien diseñado es la diferencia entre un molde que produce de forma eficiente y uno que se convierte en un foco de costosos paros o piezas defectuosas.
En Tecmolplas, queremos que dispongas no solo de recambios precisos, sino también del conocimiento para optimizar tus moldes. En este artículo analizamos qué componentes conforman un sistema de refrigeración, cuáles son los errores comunes y cómo diseñarlo para obtener el máximo rendimiento.
1. ¿Por qué es crítica la refrigeración en la inyección?
Una temperatura de molde inadecuada o una transferencia de calor pobre genera consecuencias como:
- Mayor tiempo de ciclo → menor productividad.
- Deformaciones o alabeos en la pieza (warpage) por enfriamiento desigual.
- Agrandamiento de tolerancias, rechazo de piezas, costosas segundas pasadas.
Por ejemplo, según un artículo de revisión reciente y de este mismo año (2025) de Polymer Engineering, University of Minho, llamado A Review on Injection Molding: Conformal Cooling Channels, Modelling, Surrogate Models and Multi-Objective Optimization (Una revisión sobre moldeo por inyección: canales de enfriamiento conformados, modelado, modelos sustitutos y optimización multipropósito) la fase de refrigeración de un molde es “la piedra angular” que define calidad y eficiencia del proceso.

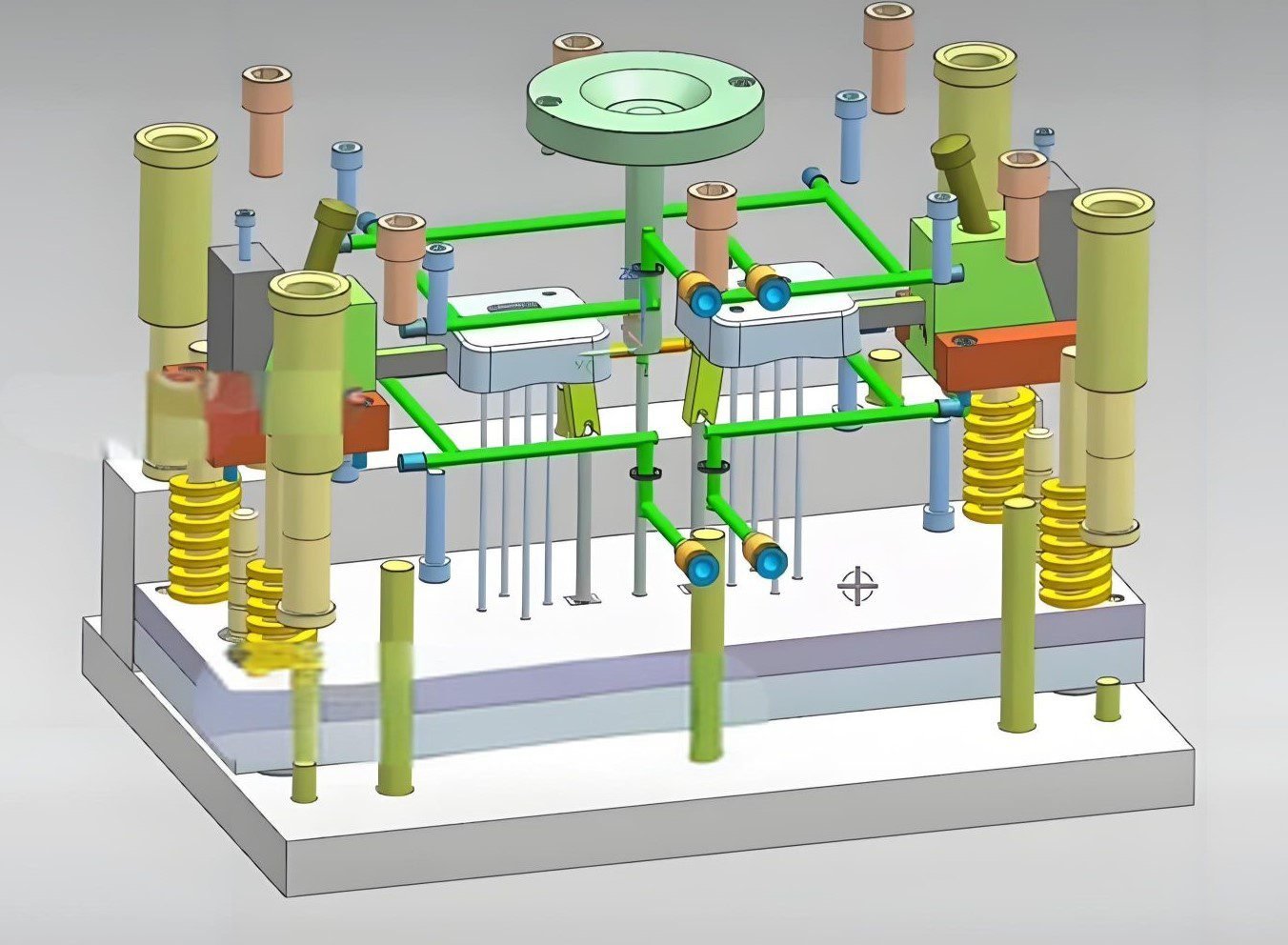

2. Componentes clave de un sistema de refrigeración bien diseñado
Los sistemas de refrigeración de moldes de inyección típicamente incluyen:
- Canales de refrigeración (cooling channels): tuberías o conductos que permiten la circulación de agua (o fluido refrigerante) para extraer el calor del molde. Como lo afirma Ecomolding (te dejamos el enlace para que le des un vistazo)
- Racores rápidos, conectores y válvulas de agua: permiten conectar/desconectar la refrigeración del molde de forma rápida, facilitando mantenimiento o cambios de molde.
- Tapones, distribución y retorno del fluido: asegurar flujo uniforme es tan importante como la geometría de los canales.
- Diseño del material del molde y tratamientos térmicos: la conductividad del acero, inserciones de cobre o materiales de alta conductividad influyen directamente en la distribución térmica.
3. Diseño óptimo vs diseño “poco pensado”
Buen diseño
- Los canales están lo más cerca posible de la superficie de la cavidad, respetando tolerancias de fabricación.
- El diámetro y ruta del canal permiten flujo turbulento adecuado (para mejorar transferencia térmica) pero sin pérdida de presión excesiva.
- Distribución homogénea del fluido de refrigeración, evitando “puntos calientes” y zonas sin buen acceso al canal.
- Uso de materiales o tratamientos adecuados cuando la geometría lo exige (por ejemplo zonas de difícil acceso).
Errores comunes
Parece casi ridículo mencionarlo, pero pasa…
- Canales demasiado alejados de la cavidad → enfriamiento desigual.
- Diámetros de canal demasiado grandes o demasiado pequeños, generando flujo laminar o pérdidas de presión.
- No prever mantenimiento: por ejemplo, depósitos de cal en los conductos que reducen su sección y eficacia.
- Diseño “genérico” sin adaptación a la geometría del producto → cuando se usa canal convencional en pieza compleja, el enfriamiento sufre.
4. Estrategias de mejora que puedes aplicar hoy
- Evalúa la geometría de tu molde y pieza: si la pieza tiene paredes variables, zonas deep cavity o nervaduras, considera canales «conformes» (conformal cooling channels) que sigan la forma de la pieza. Estudios muestran mejoras significativas en enfriamiento y reducción de deformaciones.
- Revisa el diámetro de tus conductos: como regla en muchos casos, diámetros entre Ø6 mm y Ø12 mm permiten buen caudal sin alta pérdida de presión.
- Realiza un programa de mantenimiento de refrigeración: limpieza de conductos, verificación de racores, control de temperatura del fluido y evitación de depósitos de cal.
- Prioriza uniformidad antes de velocidad: un enfriamiento uniforme genera piezas más repetibles y menos reprocesos.
- Medición y simulación: si tienes acceso, usa software de simulación de molde (como Autodesk Moldflow, Moldex 3D) para identificar “hot spots” y optimizar rutas de canal.
5. ¿Qué puedes hacer con nosotros?
En Tecmolplas tenemos un catálogo especializado que incluye conectores rápidos, tapones de refrigeración, racores de varios tamaños, y componentes estándares para sistemas de refrigeración de moldes de inyección.
👉 Además, ofrecemos asesoría técnica: enviamos una lista de chequeo de refrigeración para que revises tu molde y optimices antes de reemplazar otros componentes.
👉 Explora nuestra sección “Refrigeración & Accesorios para moldes” y prepara tus moldes para producción continua sin sorpresas.
Un sistema de refrigeración mal diseñado o mal mantenido es como una tubería de agua obstruida: el molde queda atrapado en un ciclo lento, piezas defectuosas y paradas frecuentes. Pero con un diseño acertado, un mantenimiento riguroso y los recambios adecuados, ese “cuello de botella” se convierte en ventaja competitiva.
En Tecmolplas te ayudamos a que la refrigeración no sea una preocupación, sino un activo.
Revisa ahora nuestro catálogo de refrigeración, elige los recambios óptimos y solicita una visita técnica virtual para analizar tu sistema de moldes.
